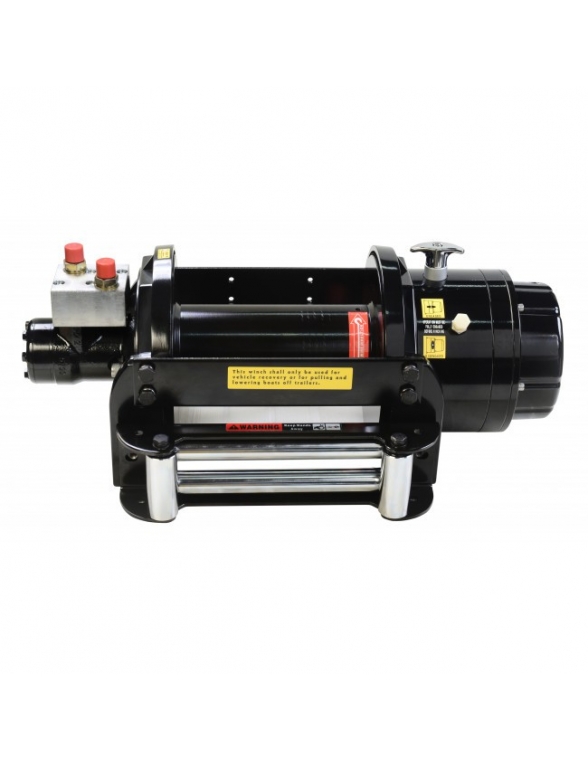

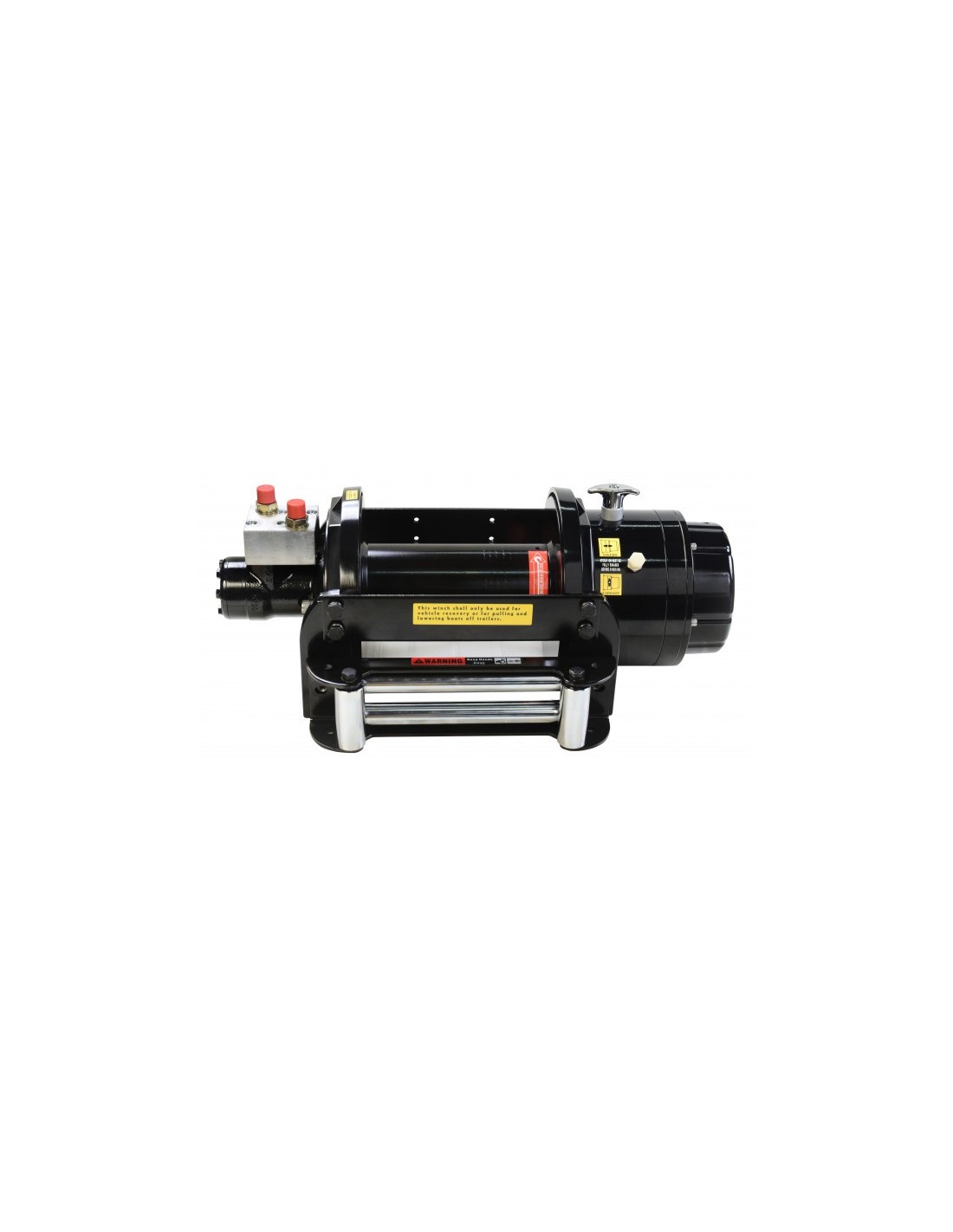

Treuil ComeUp HV 12 Hydraulique 5440KG

•  Référence : PN 684311
• Traction de ligne nominale: 5440 kg / 12000 lb (indice SAE J706) 5
                              100 kg (indice EN 14492-1)
• Vitesse de ligne (à ^1ère couche de câble):  10 mpm à 60 l / min (33 fpm à 15,9 g / min)
• Pression de fonctionnement: 150 bar / 2175 psi
• Débit d'huile max:  60 l / min (15,9 g / min)
• Moteur hydraulique:  125 cm ³ / tr (7,6 in ³ / tr)
• Rapport d'engrenage:  engrenage planétaire à 2 étages 19,4: 1
• Construction du treuil:  boîtiers en aluminium moulé sous pression avec tambour en acier
• Embrayage (Freespooling): couronne dentée rotative
• Frein: Frein de frein  appliqué par ressort avec valve excentrée fournie
• Rotation du treuil: le  câble métallique doit être orienté sous le bobinage uniquement

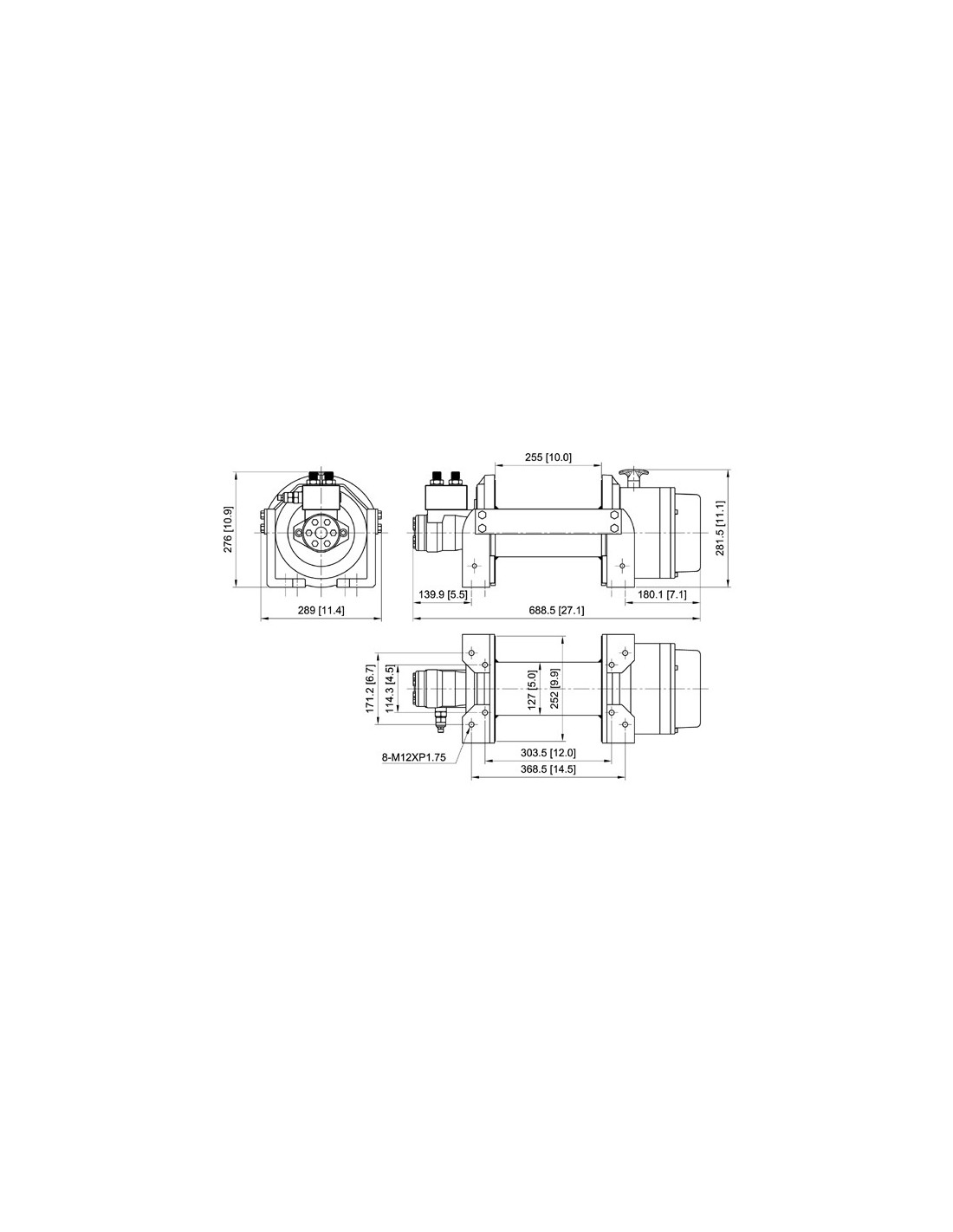

• Diamètre du baril de tambour:  114,3 mm (4,5 ")
• Diamètre de la bride du tambour:  252 mm (9,9 ”)
• Distance entre les brides:  255 mm (10 ")
• Modèle de boulon de montage:  303,5 x 114,3 mm (12 ”x 4,5”)
                                             368,5 x 171,2 mm (14,5 ”x 6,7”)
• Câble métallique recommandé:  12 mm x 39 m (1/2 "x 128 '),  grade 1 960 N / mm ² (EIPS) avec une résistance à la rupture minimale de 100,5 kN (22 552 lbf) requise pour les normes SAE J706 et EN 14492-1
• Poids du treuil:  71 kg / 156,5 lb
• Poids brut:  87 kg / 191,8 lb
• Dimensions de la boîte, (L x P x H):  735 x 430 x 335 mm (29 "x 16,9" x 13,2 " )

  Conforme aux exigences EN 14492-1 pour le treuil de récupération de véhicule:
  * Le coefficient de fonctionnement pour la première couche de câble sur le le tambour doit être d'au moins 2.
  * Le rapport D / d au centre du câble doit être d'au moins 10 pour le tambour.
  * Le franc-bord du tambour doit avoir au moins 1,5 x le diamètre du câble.

Données de performance:

 Avertissement
* Le treuil n'est pas destiné à être utilisé de quelque manière que ce soit pour déplacer ou soulever du personnel.
* La traction nominale indiquée est basée sur la première couche de câble sur le tambour.
* L'enroulement du câble sur le tambour doit rester à 5 tours du tambour.
