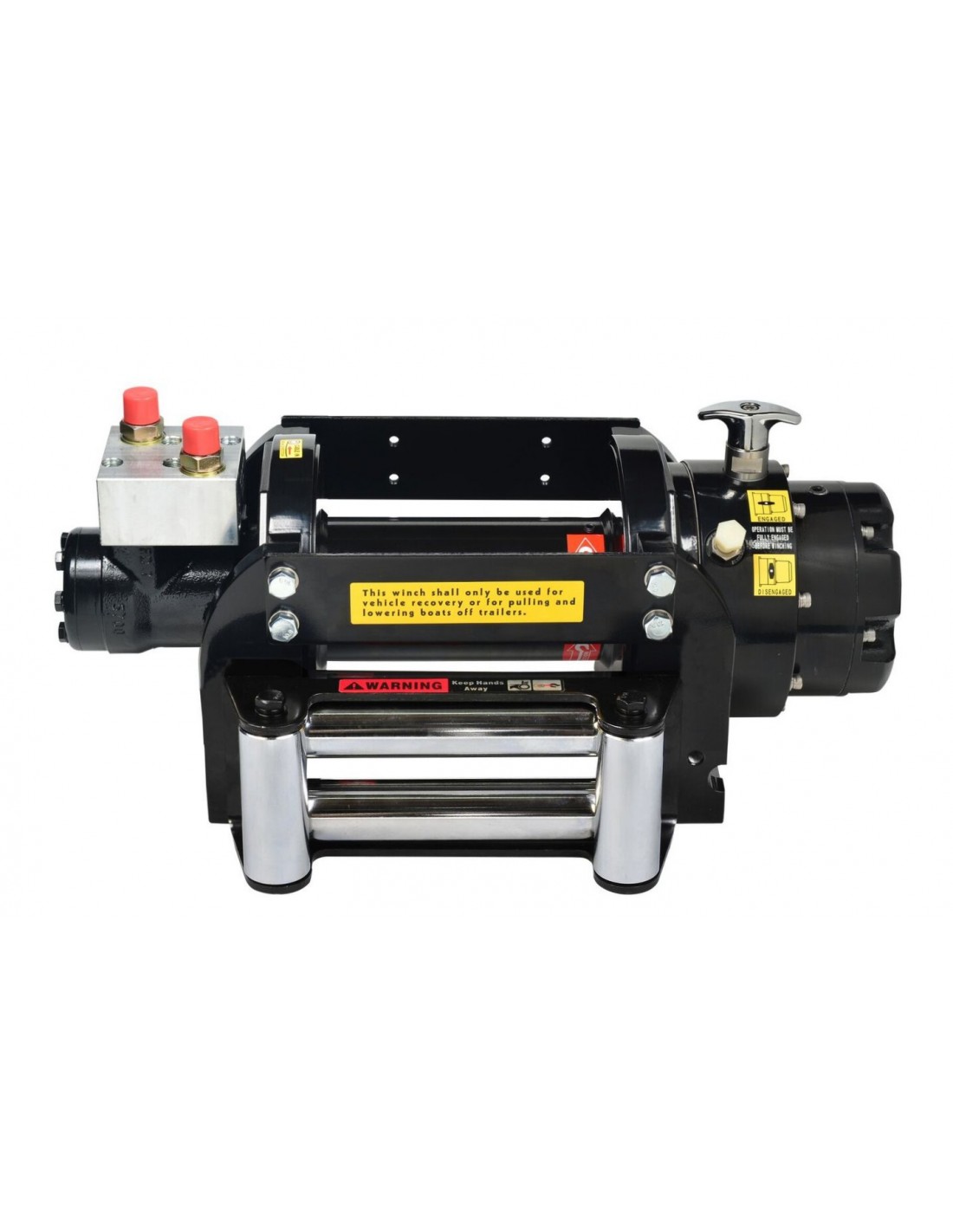

Treuil ComeUp HV 10 Hydraulique 4535KG

•  Référence : PN 682546
• Traction nominale : 4 535 kg / 10 000 lb (classe SAE J706)
                              4 300 kg (classe EN 14492-1)
• Vitesse de ligne (à ^1ère couche de câble):  14 mpm à 60 l / min (46 fpm à 15,9 g / min)
• Pression de fonctionnement: 150 bar / 2175 psi
• Débit d'huile max:  60 l / min (15,9 g / min)
• Moteur hydraulique:  97,3 cm ³ / tour (5,9 pouces ³ / tour)
• Rapport d'engrenage:  engrenage planétaire à 2 étages 16: 1
• Construction du treuil:  boîtiers en aluminium moulé sous pression avec tambour en acier
• Embrayage (Freespooling): couronne dentée rotative
• Frein: Frein de frein  appliqué par ressort avec valve excentrée fournie
• Rotation du treuil: le  câble métallique doit être orienté sous le bobinage uniquement

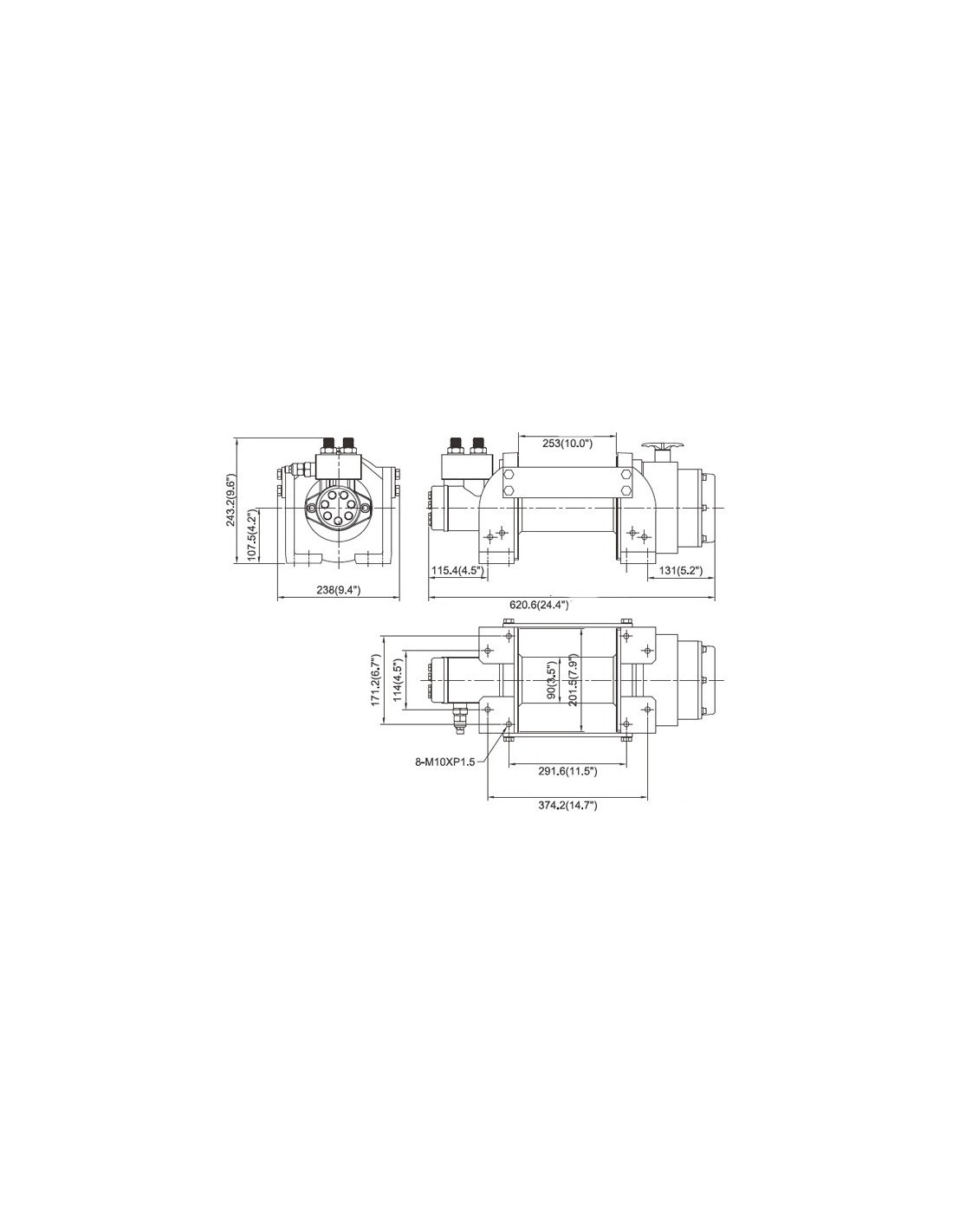

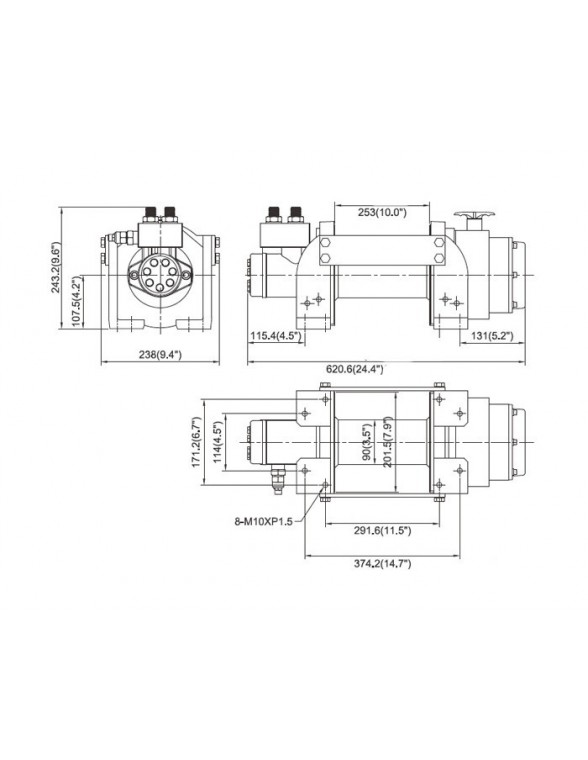

• Diamètre du baril de tambour:  102 mm (4 ")
• Diamètre de la bride du tambour:  201,5 mm (7,9 ”)
• Distance entre brides:  253 mm (10 ")
• Modèle de boulon de montage:  291,6 x 171,2 mm (11,5 ”x 6,7”)
                                             374,2 x 114 mm (14,7 ”x 4,5”)
• Câble métallique recommandé:
  11 mm x 27 m (7/16 "x 89 '), catégorie 1 960 N / mm ²  (EIPS) avec une résistance à la rupture minimale de 84,4 kN (18 939 lbf) requise pour les normes SAE J706 et EN 14492-1 .
• Poids du treuil:  37 kg / 81,4 lb
• Poids brut:  46,6 kg / 102,5 lb
• Dimension de la boîte, (L x P x H):  680 x 380 x 300 mm (26,8 "x 15" x 11,8 ")

  Conforme aux exigences EN 14492-1 pour le treuil de récupération de véhicule:
  * Le coefficient de fonctionnement pour la première couche de câble sur le le tambour doit être d'au moins 2.
  * Le rapport D / d au centre du câble doit être d'au moins 10 pour le tambour.
  * Le franc-bord du tambour doit avoir au moins 1,5 x le diamètre du câble.

Données de performance:

 Avertissement
* Le treuil n'est pas destiné à être utilisé de quelque manière que ce soit pour déplacer ou soulever du personnel.
* La traction nominale indiquée est basée sur la première couche de câble sur le tambour.
* L'enroulement du câble sur le tambour doit rester à 5 tours du tambour.
