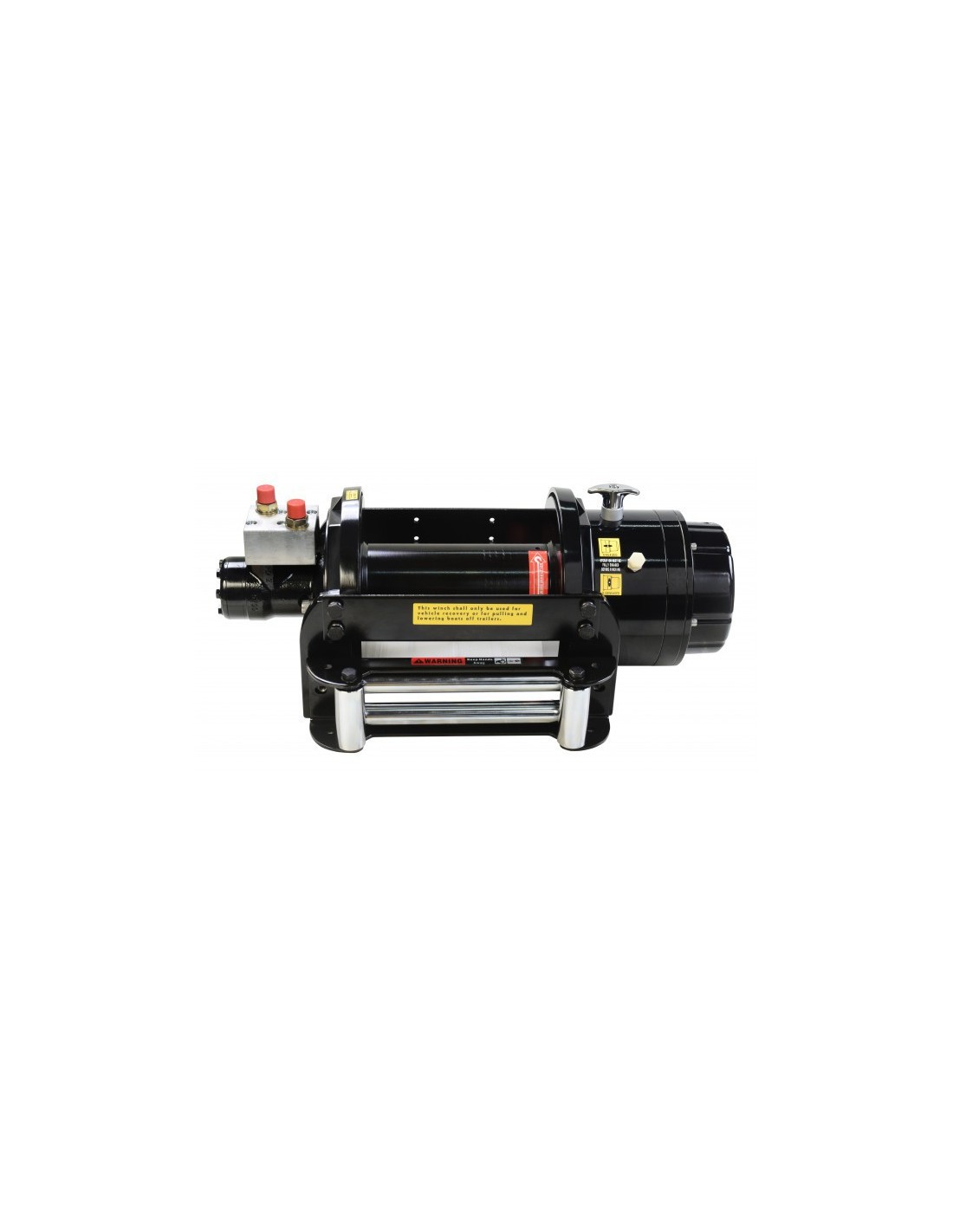

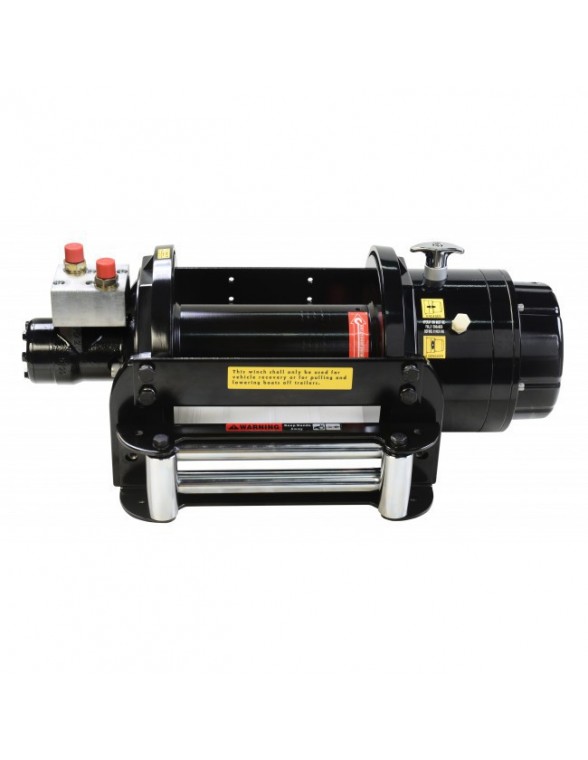

Treuil ComeUp HV 15 Hydraulique 6804KG

•  Référence : PN 686732
• Traction de ligne nominale: 6800 kg / 15000 lb (cote EN 14492-1 et cote SAE J706)
• Vitesse de ligne (à ^1ère couche de câble):  9 mpm à 60 l / min (30 fpm à 15,9 g / min)
• Pression de fonctionnement: 150 bar / 2175 psi
• Débit d'huile max:  60 l / min (15,9 g / min)
• Moteur hydraulique:  156 cm ³ / rev (9,5 in ³ / rev)
• Rapport d'engrenage:  engrenage planétaire à 2 étages 19,4: 1
• Construction du treuil:  boîtiers en aluminium moulé sous pression avec tambour en acier
• Embrayage (Freespooling): couronne dentée rotative
• Frein: Frein de frein  appliqué par ressort avec valve excentrée fournie
• Rotation du treuil: le  câble métallique doit être orienté sous le bobinage uniquement

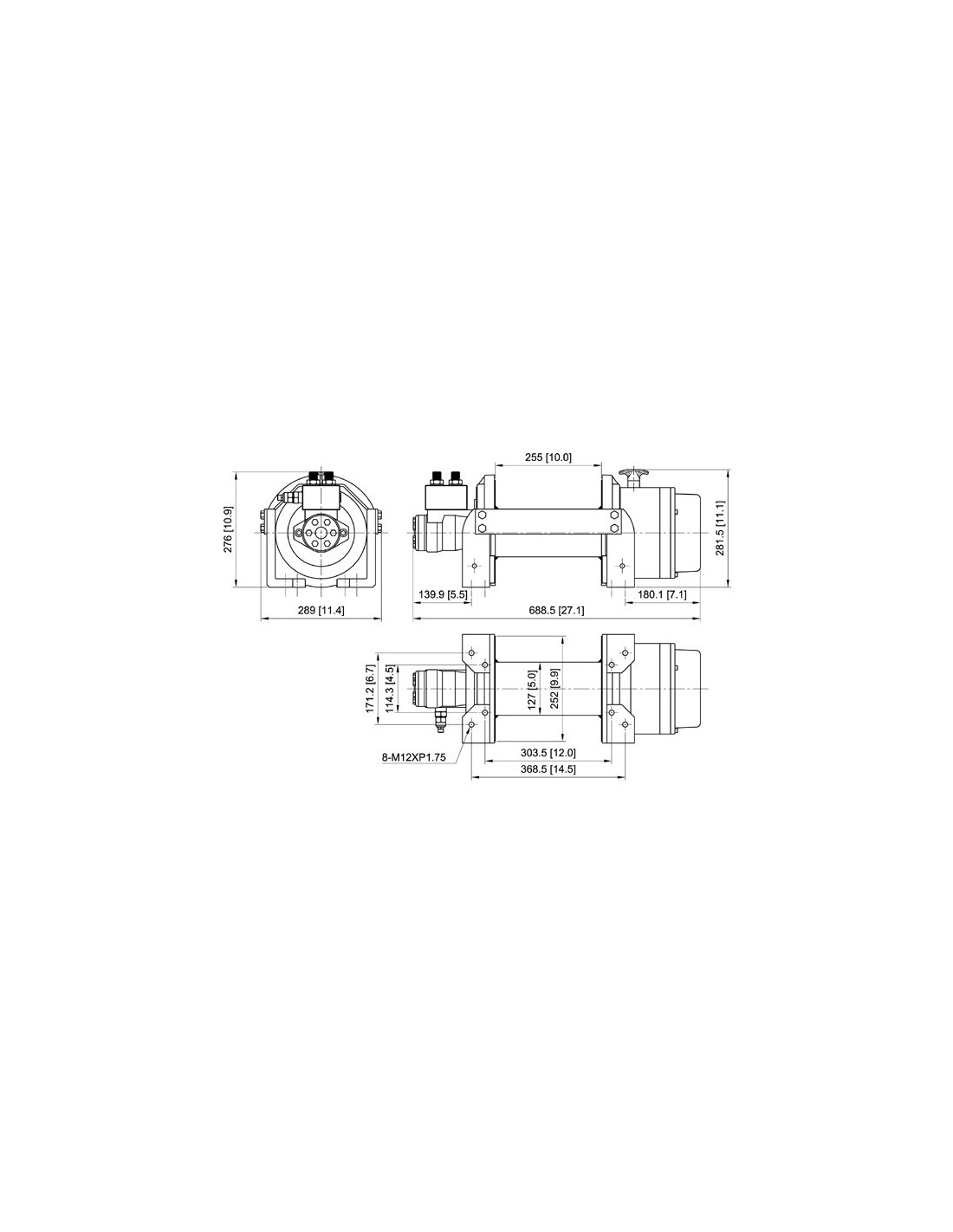

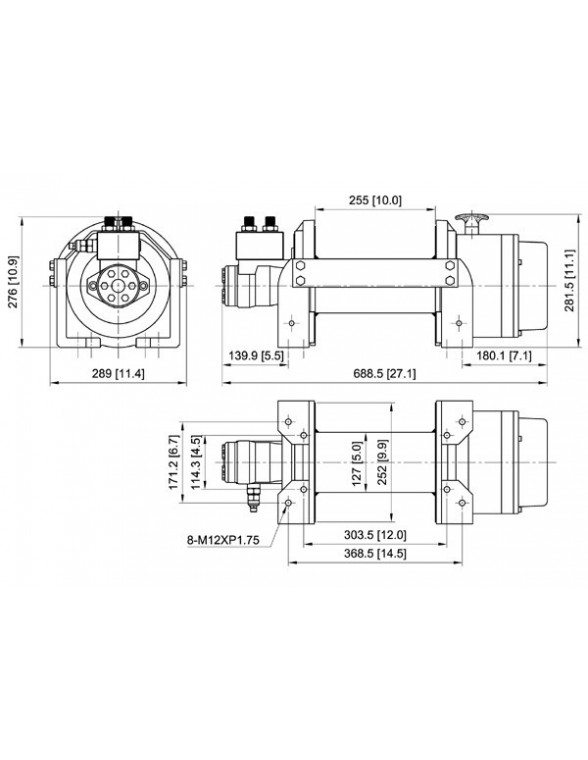

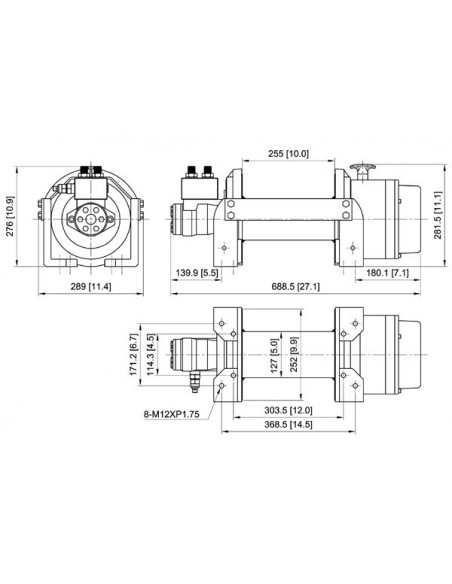

• Diamètre du baril du tambour:  127 mm (5 ")
• Diamètre du bride du tambour:  252 mm (9,9 ”)
• Distance entre les brides:  255 mm (10 ")
• Modèle de boulon de montage:
  303,5 x 114,3 mm (12 ”x 4,5”)
  368,5 x 171,2 mm (14,5 ”x 6,7”)
• Câble métallique recommandé:
  14 mm x 27 m (9/16 "x 89 ') 1 960 N / mm ²  (EIPS) avec une résistance à la rupture minimale de 137 kN (30 742 lbf) requise pour les normes SAE J706 et EN 14492-1
• Poids du treuil:  72 kg / 158,7 lb
• Poids brut:  88 kg / 194 lb
• Dimensions de la boîte, (L x P x H):  735 x 430 x 335 mm (29 "x 16,9" x 13,2 ")

  Conforme aux exigences EN 14492-1 pour le treuil de récupération de véhicule:
  * Le coefficient de fonctionnement pour la première couche de câble sur le le tambour doit être d'au moins 2.
  * Le rapport D / d au centre du câble doit être d'au moins 10 pour le tambour.
  * Le franc-bord du tambour doit avoir au moins 1,5 x le diamètre du câble.

Données de performance:

Avertissement
* Le treuil n'est pas destiné à être utilisé de quelque manière que ce soit pour déplacer ou soulever du personnel.
* La traction nominale indiquée est basée sur la première couche de câble sur le tambour.
* L'enroulement du câble sur le tambour doit rester à 5 tours du tambour.
